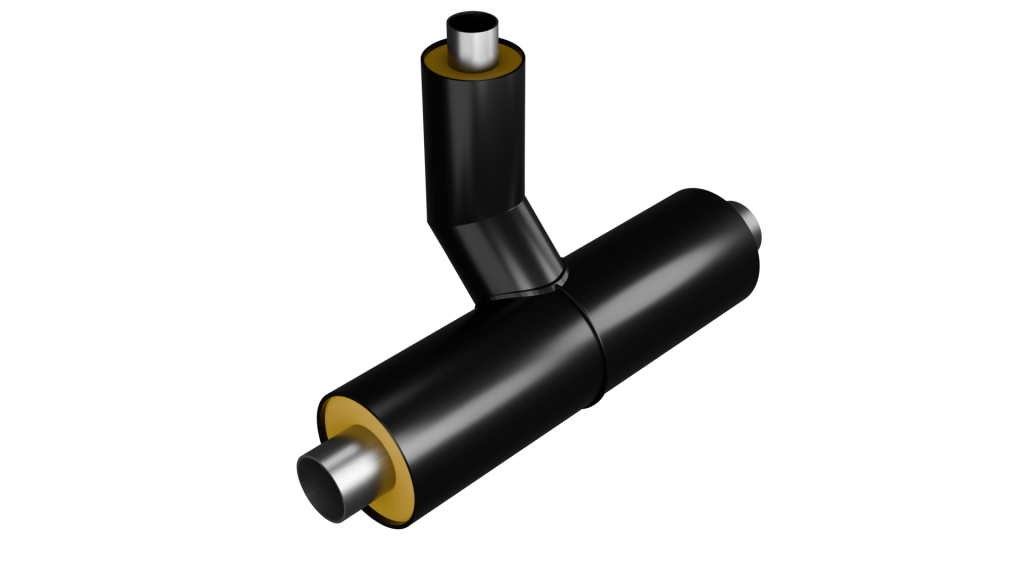

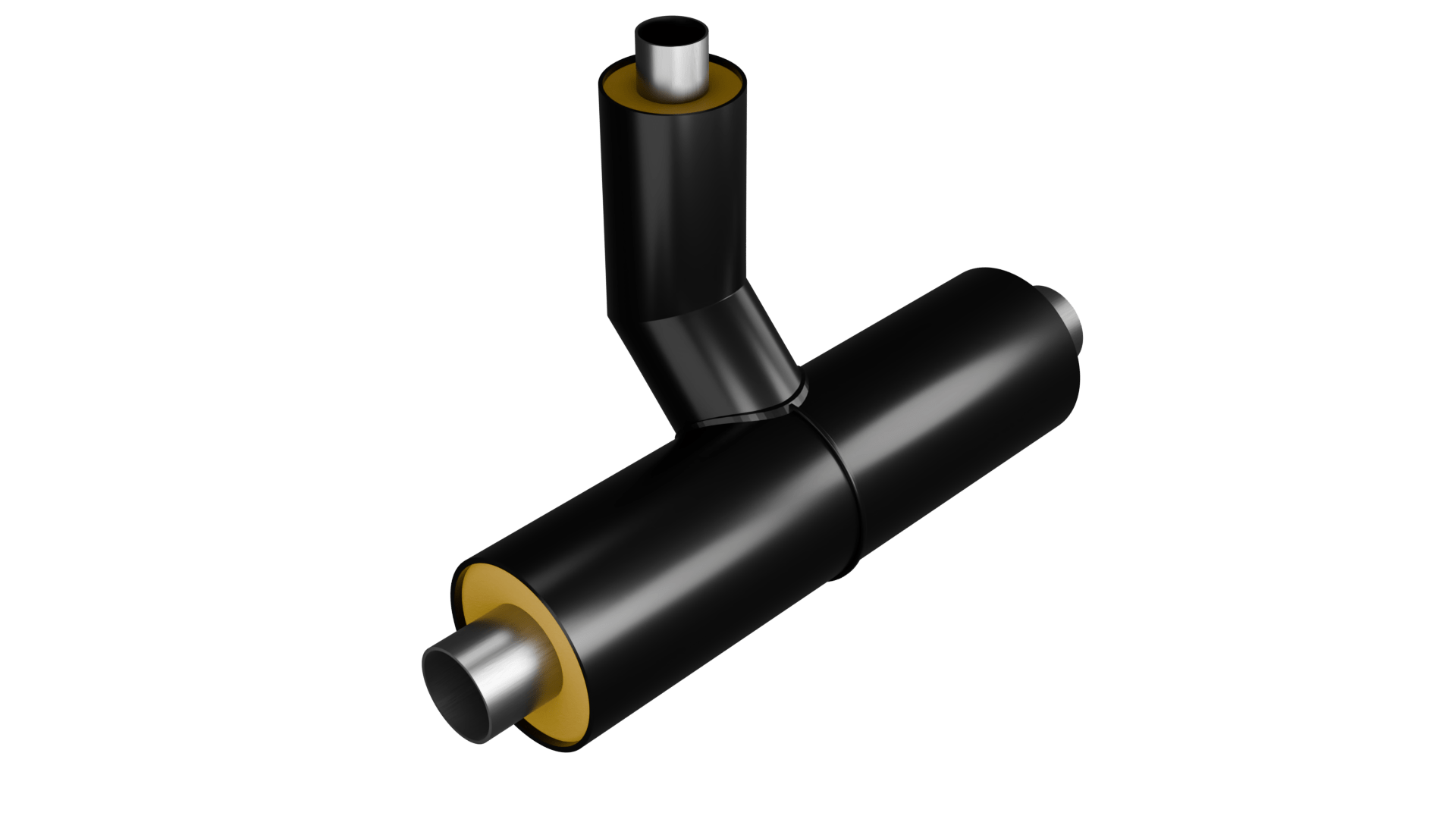

Le té à souder à 45° préisolé RADPOL Pipes est un élément de raccordement tubulaire, dérivé de la technologie
du tube préisolé RADPOL Pipes, permettant de réaliser une prise en dérivation (piquage) sur une canalisation
préisolée. La branche est reprise par un coude à 45° immédiatement après le piquage, ce qui redresse la sortie de
dérivation tout en limitant les pertes de charge par rapport à un piquage à angle vif. Il est composé d’un corps en
tubes et coudes acier soudé de nuance P235GH, isolé par une mousse de polyuréthane rigide (PUR) et protégé
extérieurement par une gaine en polyéthylène haute densité (PEHD). Comme les tubes droits, il intègre dans le
coeur de l’isolant un système de fils de détection permettant le contrôle et la signalisation des états d’anomalie (fuite,
humidité) sur toute la longueur du réseau.
Composition de l’élément préisolé
L’élément préisolé se compose de : (1) un corps tubulaire acier (tube caloporteur et pièce de dérivation), (2) une
isolation thermique en mousse de polyuréthane rigide (PUR), (3) une gaine de protection extérieure en
polyéthylène haute densité (PEHD), et, dans l’épaisseur de l’isolant, (4)(5) une paire de fils de détection (fil sonde
et fil de retour) du système de contrôle des états d’anomalie.
Caractéristiques dimensionnelles
D1 : diamètre extérieur de la gaine PEHD de la conduite principale (fonction du DN et de la série d’isolation). D2 :
diamètre extérieur de la gaine PEHD de la branche de dérivation, à choisir parmi les mêmes diamètres que la
conduite principale, jusqu’à DN égal. La longueur de branche L2 et la hauteur H varient selon la combinaison DN
principal / DN branche retenue, selon le schéma coté ci-dessous : Hmin = 0,5 × (Dz1 + Dz2) + 70 mm.
